電纜橋架敷設一般出現在綜合布線工程中，能夠起到支撐、保護和管理電纜的作用。電纜橋架安裝標準內容包括支吊架、托臂、立柱、跨距、橋架材質、橋架高度、橋架厚度、安全載荷、防火封堵等。以下內容來源于網絡(luò )整理。

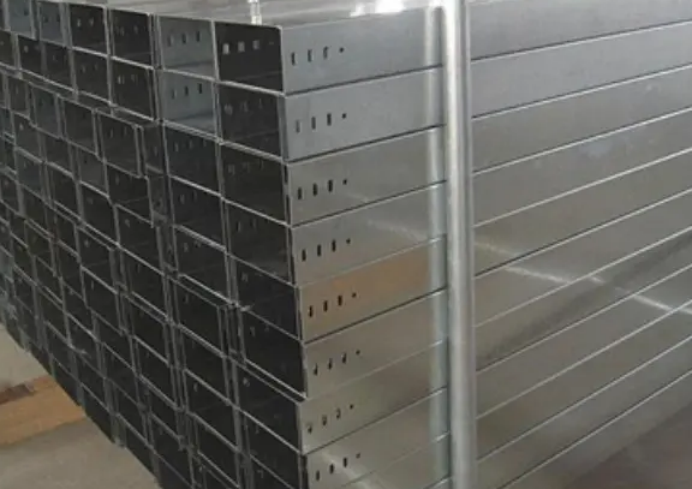

1、電纜橋架

電纜橋架內電線垂直鋪設時，在電纜線每間隔1.5米處都應該進行固定在橋架的支架上。水平敷設時，在電纜線的首尾、轉彎及每間隔3~5米都應該進行固定。電纜橋架在運輸、卸貨、搬運過程中必須輕拿輕放，以避免碰壞或損傷電纜橋架表面的鍍鋅層或者防火涂層，使橋架失去防腐蝕特性或阻燃特性。

2、橋架安裝

橋架安裝工藝流程包括策劃排布、橋架材質檢驗、支吊架選擇及加工、洞口預留、彈線定位、水平橋架安裝、豎向橋架安裝、室外橋架安裝和橋架與箱柜、設備連接、橋架接地、橋架補償和橋架標示。為了盡量縮短橋架安裝工期，機電安裝應提前進行施工，例如地下室位置可以先進行橋架定位、支吊架施工，然后讓土建單位進行頂棚膩子施工，完成后就可以進行橋架水平安裝。

3、橋架支吊架

電纜橋架單層安裝時，配套支吊架的間距不應該大于2米，電纜橋架多層同時敷設時，支吊架之間的距離應該根據載荷進行具體計算。電纜橋架在安全工作載荷的情況下，其撓度值與其支吊架的跨距相比，該比例不應該大于1/200，否則會(huì )導致電纜橋架發生彎曲變形或破裂，出現安全事故。

4、橋架托臂

H-105異型立柱可作為單邊吊裝電纜橋架的方柱，配套托臂為T(mén)B-103，底座連接螺栓。H-106工字鋼立柱底座，用于懸掛式直立式工字鋼立柱的支撐連接。電纜橋架編寫墻面垂直托臂提料清單時應填寫：名稱+型號+托臂長度。如：托臂（二） JY-TB120-360”，表示托臂長度L=橋架寬度+60mm。

5、橋架立柱

電纜橋架工字鋼立柱的懸吊式、直立式都可以采用雙邊多層安裝，其長度可以按照需要進行選擇。電纜橋架丁字鋼立柱可在載荷輕時做單邊吊裝。電纜橋架編寫立柱提料清單時應填寫：名稱+型號+立柱長度+分類。如“熱浸鋅槽鋼立柱，規格JY-H103-1000 (I型）”，“熱浸鋅角鋼立柱，規格JY-H104-800 (II型）”。

6、橋架跨距

大跨距電纜橋架的長度都要超過2米，例如3米、4米、6米。其配套支吊架的跨距肯定也會(huì )大于2米，外部約束條件可能由安裝環境的影響，也可能是橋架項目的技術要求。電纜橋架的在戶內安裝時，橋架支吊架的短跨距一般采取1.5m~2m，長跨距可以采取3m、4m或6m。電纜橋架在戶外安裝時，戶外立柱的間距一般采取6m。

以上為北京京運偉業小編整理的電纜橋架安裝敷設使用標準的相關內容，如果您對相關知識還有疑問，可以撥打咨詢熱線。
